Iniziamo subito con definire una probabile incomprensione:

Si parla di Inverter nel caso di UPS o di impianti fotovoltaici e si parla di inverter nel caso di motori elettrici. Corretto?

I primi hanno lo scopo di convertire la corrente continua (CC) in corrente alternata (CA).

La corrente continua è il tipo di corrente prodotta da batterie, pannelli solari e altri dispositivi, mentre la corrente alternata è il tipo di corrente utilizzata nella maggior parte delle case e delle aziende.

L’inverter di questo tipo è un componente fondamentale in molti sistemi energetici, tra cui:

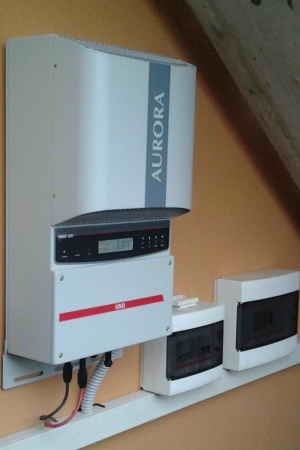

• Impianti fotovoltaici: L’inverter converte la corrente continua prodotta dai pannelli solari in corrente alternata che può essere utilizzata in casa o immessa nella rete elettrica.
• Auto elettriche: L’inverter converte la corrente continua immagazzinata nella batteria dell’auto in corrente alternata che alimenta il motore elettrico.
• Gruppi di continuità (UPS): L’inverter fornisce alimentazione CA in caso di interruzione di corrente attraverso la corrente continua erogata dalle batterie a corredo dell’UPS stesso..

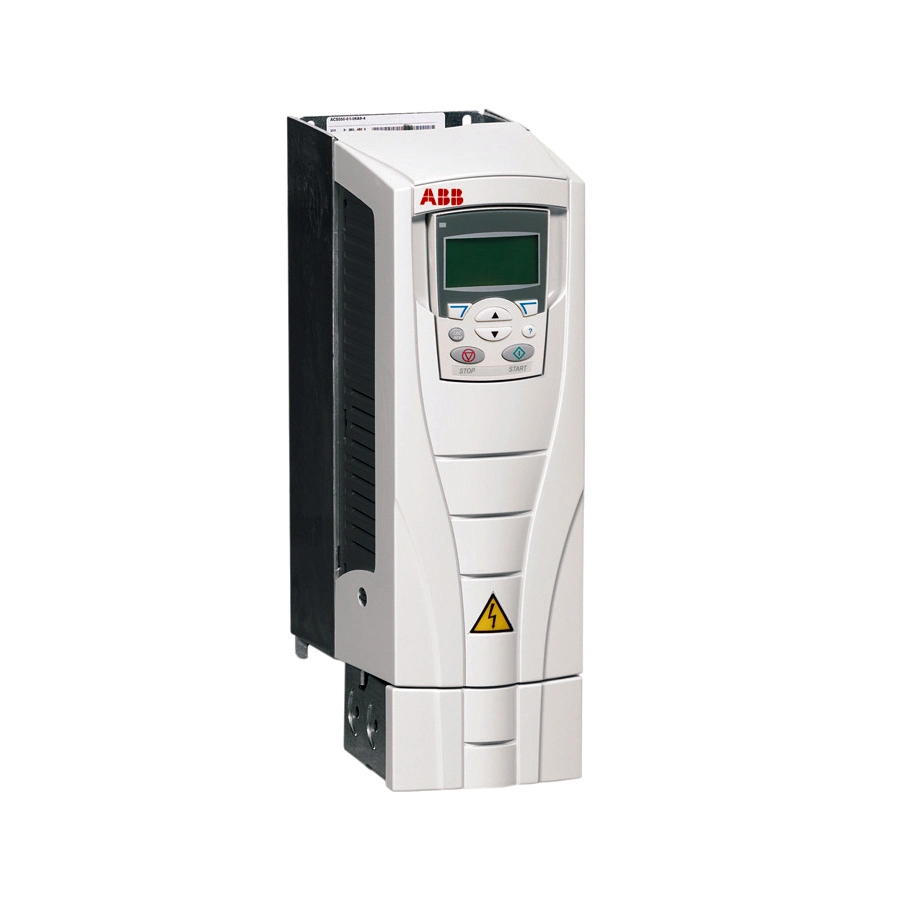

I secondi hanno invece lo scopo di variare i giri di un motore elettrico. In questo caso, l’inverter viene chiamato anche “variatore di frequenza” o “VSD” (Variable Speed Drive).

Un VSD funziona controllando la frequenza e la tensione della corrente alternata che alimenta il motore. Aumentando la frequenza, aumenta anche la velocità del motore. Diminuendo la frequenza, diminuisce la velocità del motore.

I VSD sono utilizzati in una varietà di applicazioni, tra cui:

• Ventilatori: I VSD possono essere utilizzati per controllare la velocità dei ventilatori in base alle esigenze di ventilazione.
• Pompe: I VSD possono essere utilizzati per controllare la velocità delle pompe in base al flusso richiesto.
• Nastri trasportatori: I VSD possono essere utilizzati per controllare la velocità dei nastri trasportatori in base al processo di produzione.

Ma perchè entrambi i componenti vengono chiamati inverter?

In realtà, il termine “inverter” è più generico e si riferisce a qualsiasi dispositivo che converte la corrente continua in corrente alternata. Il termine “variatore di frequenza” o “VSD” è più specifico e si riferisce a un tipo di inverter che viene utilizzato per variare la velocità di un motore elettrico.

Quindi, entrambi i termini possono essere utilizzati per indicare lo stesso dispositivo, ma il termine “variatore di frequenza” è più preciso quando si tratta di un dispositivo utilizzato per controllare la velocità di un motore elettrico.

Avendo ora più precisa la definizione di uno e dell’altro, vediamo alcuni vantaggi

i vantaggi dell’utilizzo di un inverter:

• Efficienza: Gli inverter moderni sono molto efficienti, il che significa che convertono la maggior parte della potenza in ingresso in potenza in uscita.
• Affidabilità: Gli inverter sono generalmente affidabili e richiedono poca manutenzione.
• Versatilità: Gli inverter possono essere utilizzati in una varietà di applicazioni.

Se hai bisogno di convertire la corrente continua in corrente alternata, un inverter è la soluzione ideale.

I vantaggi di utilizzo di un VSD:

• Risparmio energetico: I VSD possono ridurre il consumo energetico dei motori elettrici controllando la loro velocità.
• Migliore controllo del processo: I VSD possono migliorare il controllo del processo in applicazioni come la ventilazione, il pompaggio e il trasporto.
• Riduzione del rumore: I VSD possono ridurre il rumore dei motori elettrici controllando la loro velocità.

Se hai bisogno di variare la velocità di un motore elettrico, un VSD è la soluzione ideale.

la potenza è un fattore importante per il dimensionamento sia di un inverter che di un variatore di frequenza. La potenza nominale dell’inverter o del VSD deve essere uguale o superiore alla potenza nominale del motore elettrico che deve essere controllato.

Se l’inverter o il VSD è sottodimensionato, potrebbe non essere in grado di fornire la corrente necessaria al motore elettrico, causando un surriscaldamento e un possibile danneggiamento del dispositivo.

Oltre alla potenza, ci sono altri fattori da considerare per il dimensionamento di un inverter o di un VSD, tra cui:

• Tensione di ingresso e di uscita: L’inverter o il VSD deve essere compatibile con la tensione di ingresso (CC) e la tensione di uscita (CA) del sistema.
• Frequenza di uscita: L’inverter o il VSD deve essere in grado di fornire la frequenza di uscita richiesta dal motore elettrico.
• Caratteristiche ambientali: L’inverter o il VSD deve essere in grado di funzionare correttamente nell’ambiente in cui sarà installato.

Monitoraggio:

Inverter:

I parametri che è possibile monitorare attraverso un inverter dipendono dal modello specifico e dalle sue caratteristiche. Tuttavia, in generale, gli inverter offrono la possibilità di monitorare i seguenti parametri:

Parametri elettrici:

• Tensione di ingresso: Tensione continua (CC) proveniente dai pannelli fotovoltaici o da un’altra sorgente di energia.
• Corrente di ingresso: Corrente continua (CC) proveniente dai pannelli fotovoltaici o da un’altra sorgente di energia.
• Tensione di uscita: Tensione alternata (CA) in uscita dall’inverter.
• Corrente di uscita: Corrente alternata (CA) in uscita dall’inverter.
• Potenza di uscita: Potenza alternata (CA) in uscita dall’inverter.
• Frequenza di uscita: Frequenza della corrente alternata (CA) in uscita dall’inverter.
• Fattore di potenza: Fattore di potenza dell’inverter.

Parametri energetici:

• Energia prodotta: Quantità di energia elettrica prodotta dall’inverter.
• Energia consumata: Quantità di energia elettrica consumata dall’inverter.
• Efficienza: Efficienza di conversione dell’inverter.

Parametri ambientali:

• Temperatura: Temperatura interna dell’inverter.
• Umidità: Umidità interna dell’inverter.

Stato di funzionamento:

• Stato di accensione/spegnimento: Indica se l’inverter è acceso o spento.
• Stato di carica: Indica lo stato di carica della batteria (se presente).
• Codice di errore: Indica eventuali errori o malfunzionamenti dell’inverter.

Inoltre, alcuni inverter offrono la possibilità di monitorare parametri aggiuntivi, come ad esempio:

• Produzione energetica per pannello: Produzione energetica di ciascun pannello fotovoltaico (se l’inverter è dotato di sistema di monitoraggio a livello di modulo).
• Irraggiamento solare: Irraggiamento solare incidente sui pannelli fotovoltaici.
• Temperatura dei pannelli fotovoltaici: Temperatura dei pannelli fotovoltaici.

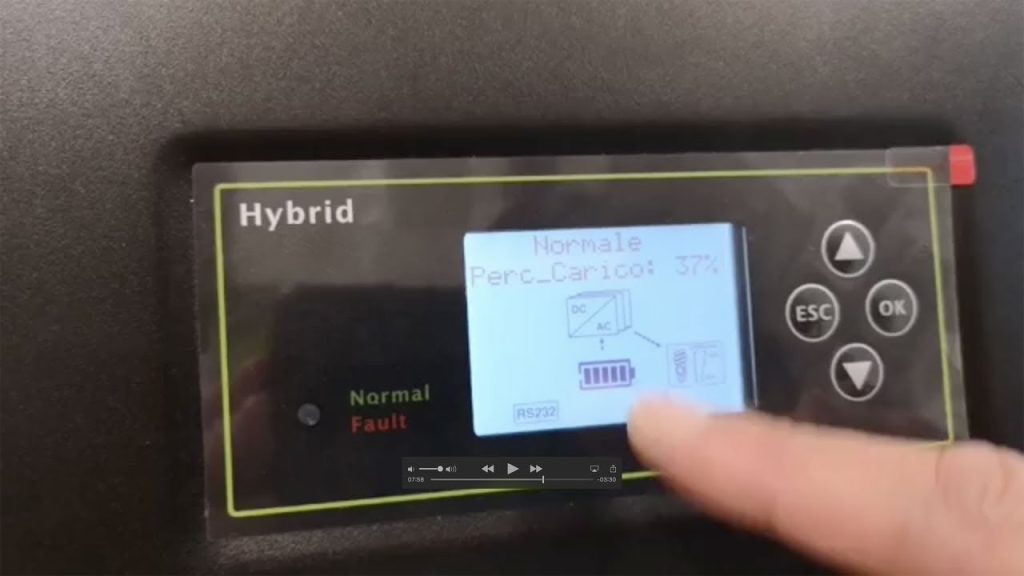

I dati di monitoraggio possono essere visualizzati sul display dell’inverter, su un’interfaccia web o su un’app mobile. Possono essere anche registrati e salvati per un’analisi successiva.

Il monitoraggio dell’inverter può essere utile per:

• Ottimizzare le prestazioni dell’impianto fotovoltaico: I dati di monitoraggio possono essere utilizzati per identificare eventuali problemi o inefficienze dell’impianto e per ottimizzare la sua produzione energetica.
• Risolvere i problemi: I dati di monitoraggio possono essere utilizzati per identificare la causa di eventuali errori o malfunzionamenti dell’inverter.
• Pianificare la manutenzione: I dati di monitoraggio possono essere utilizzati per pianificare la manutenzione dell’inverter e per prevenire guasti.
• Valutare l’efficacia dell’impianto: I dati di monitoraggio possono essere utilizzati per valutare l’efficacia dell’impianto fotovoltaico e per determinare se sta producendo l’energia prevista.

In conclusione, il monitoraggio dell’inverter può essere uno strumento utile per la gestione e la manutenzione dell’impianto fotovoltaico.

Monitoraggio:

VSD:

Mentre un inverter monitora principalmente i parametri elettrici e energetici legati alla conversione di corrente, un VSD (Variatore di Frequenza) si concentra su aspetti legati specificatamente al motore elettrico che controlla. Ecco alcuni parametri chiave monitorati da un VSD:

Parametri del motore:

• Velocità del motore: La velocità effettiva del motore elettrico in giri al minuto (RPM).
• Corrente del motore: La corrente assorbita dal motore elettrico.
• Coppia del motore: La coppia erogata dal motore elettrico (misurata in Newton-metro, Nm).
• Temperatura del motore: La temperatura interna del motore elettrico.

Parametri di funzionamento del VSD:

• Frequenza di uscita: La frequenza della corrente alternata (CA) in uscita dal VSD, che determina la velocità del motore.
• Tensione di uscita: La tensione della corrente alternata (CA) in uscita dal VSD, che può essere regolata per ottimizzare la coppia del motore.
• Stato di funzionamento: Indica se il VSD è acceso o spento, se sta operando in modalità normale o se ha rilevato un errore.
• Stato di allarme: Indica eventuali allarmi legati al motore o al VSD stesso, come sovraccarico, sovratemperatura o guasto di fase.

Inoltre, alcuni VSD avanzati possono monitorare parametri aggiuntivi come:

• Ore di funzionamento: Il numero totale di ore di funzionamento del motore.
• Numero di avvii/arresti: Il numero di volte in cui il motore è stato avviato o arrestato.
• Vibrazioni del motore: Alcuni modelli possono monitorare le vibrazioni del motore per identificare potenziali problemi di usura.
• Consumo energetico del motore: In alcuni casi, il VSD può stimare il consumo energetico del motore in base alla corrente e alla velocità.

Simile agli inverter, i dati di monitoraggio del VSD possono essere visualizzati sul suo display, su un’interfaccia web, BMS o su un’app mobile. Questi dati sono cruciali per:

• Ottimizzazione delle prestazioni del motore: Monitorando la velocità, la corrente e la coppia del motore, è possibile regolare il VSD per ottenere l’efficienza desiderata e ridurre i consumi energetici.
• Protezione del motore: Gli allarmi legati a sovraccarico, sovratemperatura e altri guasti permettono di intervenire tempestivamente e prevenire danni al motore.
• Manutenzione preventiva: I dati di funzionamento e le ore totali possono aiutare a pianificare la manutenzione del motore per garantirne la durata e l’affidabilità.
• Analisi di processo: In applicazioni industriali, il monitoraggio del VSD può aiutare a ottimizzare i processi che coinvolgono motori elettrici, migliorando la produttività e la qualità del prodotto.

In sintesi, il monitoraggio del VSD fornisce informazioni indispensabili per il controllo, la protezione e la manutenzione del motore elettrico, garantendo il suo funzionamento efficiente e sicuro.

Automazione

Nel campo dell’automazione (Clicca qui), i VSD (variatori di frequenza) sono ampiamente utilizzati per controllare la velocità di motori elettrici in vari sistemi e applicazioni attraverso sensori e PLC.

Alcuni esempi:

Impianti idraulici:

• Pompe centrifughe: I VSD possono regolare la velocità delle pompe centrifughe in base alla domanda di acqua, garantendo una pressione costante e un risparmio energetico significativo.
• Sistemi di irrigazione: I VSD controllano la velocità delle pompe in base alle esigenze di irrigazione, ottimizzando l’utilizzo dell’acqua e riducendo i consumi.
• Gruppi di pressurizzazione: I VSD modulano la velocità delle pompe per mantenere una pressione costante nel sistema idraulico, evitando sprechi di energia e cavitazione.

Impianti di climatizzazione:

• Ventilatori: I VSD regolano la velocità dei ventilatori in base alla temperatura ambiente e alle esigenze di comfort, garantendo un’elevata efficienza energetica e un ambiente confortevole.
• Pompe di calore: I VSD controllano la velocità del compressore e del circuito frigorifero, ottimizzando le prestazioni e l’efficienza energetica della pompa di calore.
• Sistemi di trattamento aria: I VSD modulano la velocità dei ventilatori e delle pompe per regolare la portata d’aria e la temperatura ambiente, massimizzando il comfort e la qualità dell’aria.

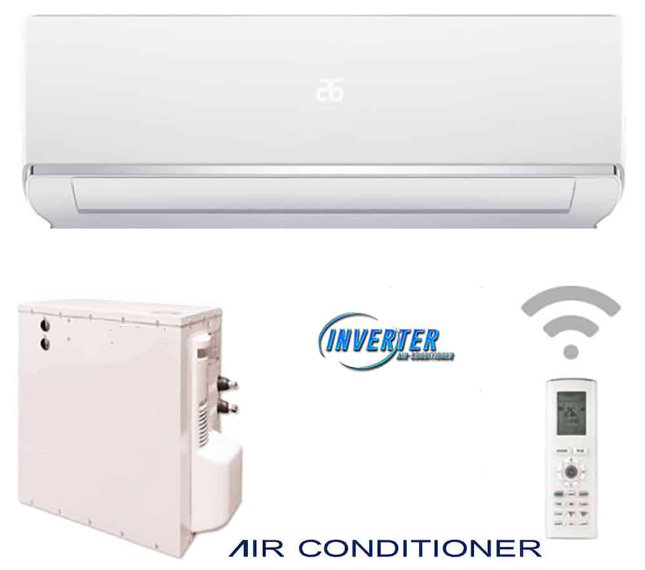

L’inverter (VSD) nei condizionatori:

L’inverter è un componente chiave dei condizionatori d’aria moderni. Si tratta di un dispositivo elettronico che regola la velocità del compressore, il cuore del sistema di climatizzazione.

Funzionamento:

• Condizionatori tradizionali: Il compressore funziona a velocità fissa, accendendosi e spegnendosi per mantenere la temperatura desiderata. Questo comporta un consumo energetico elevato, un maggiore rumore e un comfort non ottimale.
• Condizionatori con inverter: L’inverter modula la velocità del compressore in base alle necessità di raffrescamento o riscaldamento. In questo modo, il compressore funziona solo quando necessario, adattandosi alle variazioni di temperatura.

Vantaggi:

• Risparmio energetico: I condizionatori con inverter possono far risparmiare fino al 50% di energia rispetto ai modelli tradizionali.
• Maggiore comfort: La temperatura ambiente rimane più costante, evitando il fastidioso effetto “on/off” dei condizionatori tradizionali.
• Riduzione del rumore: Il compressore funziona a velocità più bassa, producendo meno rumore.
• Minore usura: L’avvio e l’arresto frequenti del compressore nei modelli tradizionali causano maggiore usura. L’inverter riduce questo problema, prolungando la vita del condizionatore.
• Migliore efficienza energetica: L’inverter permette di ottimizzare il consumo energetico in base alle reali esigenze.

Esistono diverse tipologie di inverter:

• Inverter on/off: Modula la velocità del compressore tra due livelli, minimo e massimo.
• Inverter a frequenza variabile (VVVF): Permette una regolazione continua della velocità del compressore, garantendo maggiore efficienza e comfort.

L’inverter rappresenta una tecnologia avanzata che offre numerosi vantaggi in termini di efficienza energetica, comfort e durata del condizionatore.

Scegliere un condizionatore con inverter è una scelta intelligente per chi desidera un sistema di climatizzazione efficiente, silenzioso e confortevole.

Altri aspetti da considerare:

• Costo iniziale: I condizionatori con inverter sono generalmente più costosi dei modelli tradizionali. Tuttavia, il risparmio energetico nel tempo può giustificare l’investimento iniziale.
• Potenza: La potenza del condizionatore deve essere adeguata alla superficie della stanza da climatizzare.
• Efficienza energetica: La classe energetica indica l’efficienza del condizionatore. È consigliabile scegliere modelli con classe energetica A+++ o superiore.
• Funzionalità: Alcune modelli offrono funzioni aggiuntive come la deumidificazione, la purificazione dell’aria e il controllo Wi-Fi.
